Conector de Oxigênio de Baixa Pressão - Resmed

O 24971 é a interface entre a fonte de oxigênio de baixa pressão e a entrada de O₂ localizada no painel traseiro do ventilador. Ele funciona com concentrador ou com cilindro com fluxômetro. O oxigênio entra no fluxo do ventilador ainda dentro do aparelho, antes da saída de ar e do circuito do paciente. Essa é a via de enriquecimento de O₂ recomendada pela Resmed para as linhas Stellar e Astral. A entrada traseira aceita fluxo de até 30 L/min.

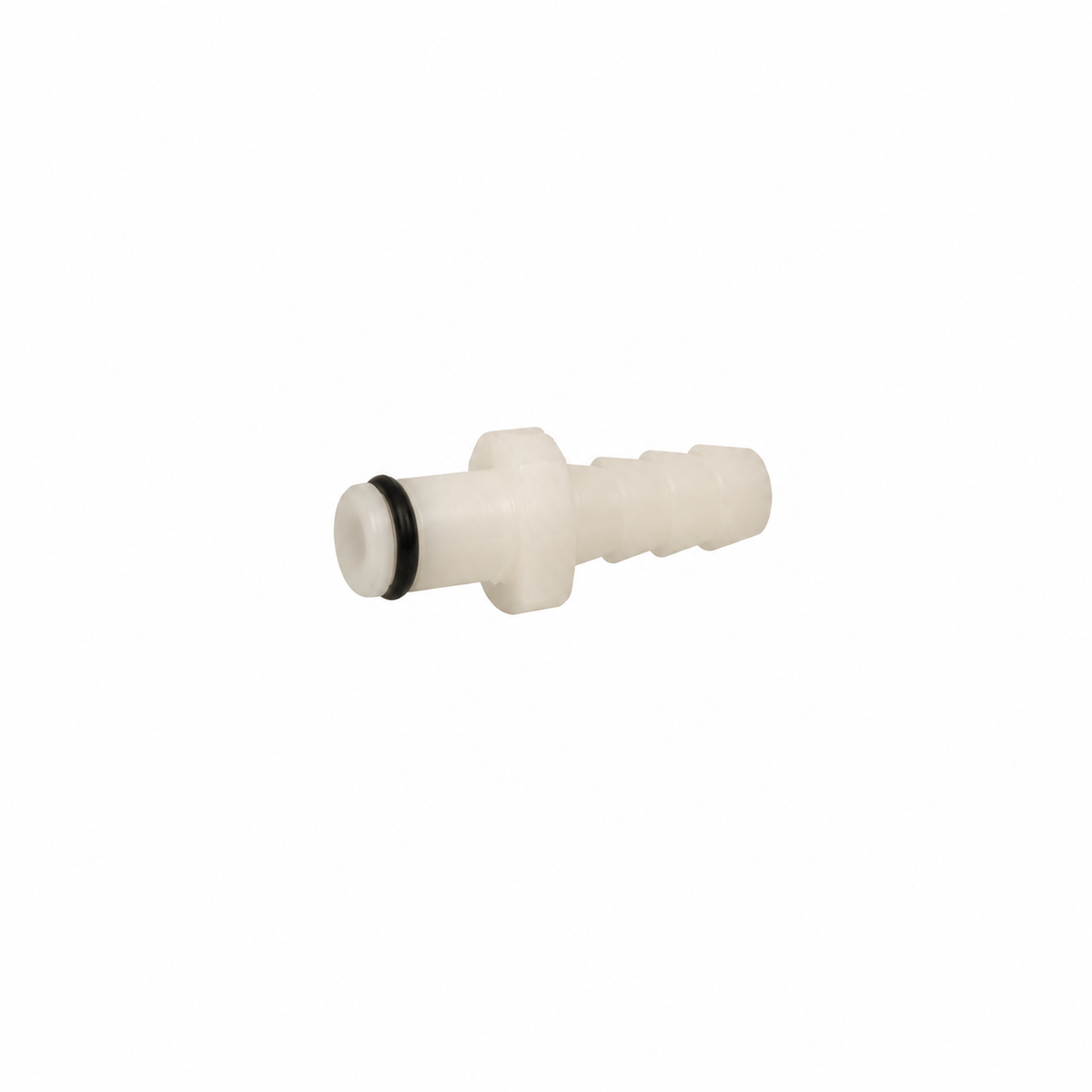

A peça possui três partes:

- Espigão para fixação da mangueira de O₂;

- Flange central de apoio;

- Pino de encaixe com anel de vedação, que se acopla à entrada do ventilador.

A retenção na entrada do Stellar é feita pela trava própria do aparelho. Para destravar, basta empurrar a trava para cima.

Por que a entrada traseira e não o circuito?

Injetar O₂ em porta lateral do circuito ou na máscara altera o fluxo que os sensores do ventilador medem. Segundo a Resmed, isso pode comprometer o disparo, a precisão da terapia e da monitorização e o funcionamento de alarmes, como o de fuga alta e o de máscara sem ventilação. Se a injeção no circuito for inevitável, o funcionamento da terapia e dos alarmes precisa ser verificado a cada ajuste de fluxo. Com o conector na entrada traseira, a lógica de compensação de fuga e os alarmes do equipamento ficam preservados.

FiO₂ entregue

Com fluxo fixo de O₂, a FiO₂ inspirada não é constante. Ela varia conforme:

- O modo ventilatório e os parâmetros ajustados;

- O tipo de circuito;

- O padrão respiratório do paciente;

- A interface utilizada;

- A fuga não intencional.

Quando é necessário conhecer a FiO₂ real, o Stellar aceita o kit de monitorização de FiO₂, vendido à parte. No Astral 150, o sensor de FiO₂ é integrado. No Astral 100, ele é opcional.

Protocolo de conexão

1. Destravar a entrada de O₂ traseira, empurrando a trava para cima.
2. Inserir a mangueira no conector até o travamento.
3. Conectar a outra extremidade à fonte de O₂.
4. Iniciar a ventilação.
5. Abrir a fonte e ajustar o fluxo prescrito.

Para desconectar, fechar a fonte antes de interromper a ventilação e só então liberar a trava e remover a mangueira.

Dois procedimentos exigem o oxigênio fechado:

- O Learn Circuit (reconhecimento do circuito);

- A calibração do sensor de FiO₂, que deve ser feita em ar ambiente.

Aplicação

Reposição do conector de oxigênio de baixa pressão em ventiladores Resmed Stellar 100, Stellar 150, Astral 100 e Astral 150, em ventilação não invasiva ou invasiva, com prescrição médica de oxigênio suplementar.
